鋰離子電池簡介

　　其實鋰電池早期是由愛迪生發明的一種由鋰金屬或鋰合金為負極材料、使用非水電解質溶液的電池，其工作原理為一種Li+MnO2=LiMnO2的氧化還原反應。

　　鋰離子電池（Lithium Ion Battery）是一種類型的二次可再充電電池，它的工作原理與鋰電池相同。鋰離子電池通常用于便攜式電子產品和電動汽車，且在軍事以及航空航天應用中越來越受歡迎。

　　在電池中，鋰離子從負極移動電極通過電解質放電期間正電極，和背充電時。鋰離子電池使用嵌入的鋰化合物作為正極的材料，通常使用石墨作為負極的材料。電池具有高能量密度，無記憶效應和低自放電。但是，由于它們包含易燃的電解質，因此可能存在安全隱患，并且如果損壞或充電不正確，可能會導致爆炸和火災。

鋰離子電池發展階段

　　1. 1970年埃克森的M.S.WhitTIngham采用硫化鈦作為正極材料，金屬鋰作為負極材料，制成首個鋰電池。

　　2. 1980年，J. Goodenough 發現鈷酸鋰可以作為鋰離子電池正極材料。

　　3. 1982年伊利諾伊理工大學（the Illinois InsTItute of Technology）的R.R.Agarwal和J.R.Selman發現鋰離子具有嵌入石墨的特性，此過程是快速可逆的。與此同時，采用金屬鋰制成的鋰電池，其安全隱患備受關注，因此人們嘗試利用鋰離子嵌入石墨的特性制作充電電池。首個可用的鋰離子石墨電極由貝爾實驗室試制成功。

　　4. 1983年M.Thackeray、J.Goodenough等人發現錳尖晶石是優良的正極材料，具有低價、穩定和優良的導電、導鋰性能。其分解溫度高，且氧化性遠低于鈷酸鋰，即使出現短路、過充電，也能夠避免了燃燒、爆炸的危險。

　　5. 1989年，A.Manthiram和J.Goodenough發現采用聚合陰離子的正極將產生更高的電壓。

　　6. 1991年索尼公司發布首個商用鋰離子電池。隨后，鋰離子電池革新了消費電子產品的面貌。

　　7. 1996年Padhi和Goodenough發現具有橄欖石結構的磷酸鹽，如磷酸鋰鐵（LiFePO4），比傳統的正極材料更具優越性，因此已成為當前主流的正極材料。

鋰離子電池分類

　　1.按照外形區分：可分為方型鋰離子電池（如手機電池）和圓柱形鋰離子電池（如18650）；

　　2.按外包裝材料區分：可分為鋁殼鋰離子電池，鋼殼鋰離子電池，軟包電池；

　　3.按照正極材料區分：可分為沽酸鋰（LiCoO2）電池或錳酸鋰（LiMn2O4），磷酸鐵鋰電池，一次性二氧化錳鋰電池；

　　另一類可分為：鋰離子電池（LIB），聚合物鋰離子電池（PLB）；

　　4.按照不同的性能用途：

　　一次性電池：鋰錳電池－－扣式3伏電池；

　　高容量電池：用在手機數碼產品上；

　　高倍率電池：用在電動車和電動工具上及飛機模型；

　　高溫鋰電池：礦燈，室上燈飾，機器內置后備電源；

　　低溫鋰電池：室外環境，北方（冬天），南極；

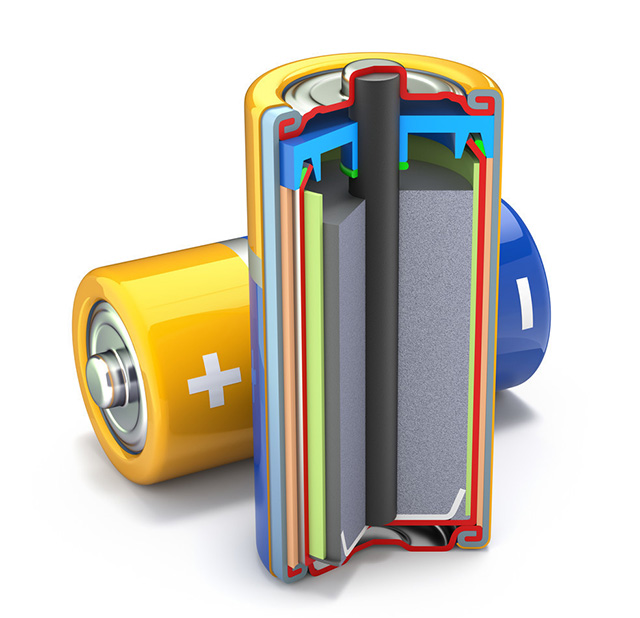

鋰離子電池結構

　　鋰離子電池的結構主要分為五大模塊：正極、負極、電解液、隔膜、外殼與電極引線。

　　鋰離子電池有卷繞式和層疊式兩大類，液態鋰離子電池采用卷繞結構，聚合物鋰離子電池則兩種都有。卷繞式以典型的”瑞士卷“方式制成，將正極膜片、隔膜、負極膜片依次放好，卷繞成圓柱形或扁柱形，主要以SANYO、TOSHIBA、SONY、ATL為代表。層疊式則將正極-隔膜-負極-隔膜、正極-隔膜-負極-隔膜…這樣的方式多層堆疊。將所有正極焊接在一起引出，負極焊成一起引出。

鋰離子電池電化學

　　鋰離子電池中電化學反應中的反應物是正極和負極的材料，兩者都是含有鋰原子的化合物。在放電過程中，正極上的氧化反應產生帶正電的鋰離子和帶負電的電子，以及殘留在正極上的不帶電物質。鋰離子通過電解質傳輸，電子通過外部電路傳輸后，它們在還原反應中與負極材料一起在負極復合。

　　電解質和外部電路分別為鋰離子和電子提供導電介質，但不參與電化學反應。隨著電子在放電過程中流向負極，電池那一側的電極就是正電極。能量從電池到哪里的電流耗散其能量，通常是在外部電路。在充電過程中，這些反應和運輸方向相反。隨著電子現在從正極移動到負極（在充電和放電期間正極和負極改變位置），外部電路必須提供電能以進行充電，然后將該能量存儲為細胞中的化學能。

　　兩個電極都允許鋰離子分別通過嵌入或提取的過程進出其結構，當鋰離子在兩個電極之間來回“搖擺”時，這些電池也稱為“搖椅電池”或“搖擺電池”。

　　放電過程中，鋰離子從負電極移動（通常是石墨=“C6"），當電池正在充電時，鋰離子和鋰離子會發生相反的變化，如下所述：通過電解質到達電解質的正極（負極）（形成鋰化合物），而電子則沿相同方向流過外部電路。電子以較高的凈能態返回負極，以下方程式說明了化學反應。

　　摻雜鋰的氧化鈷襯底中的正極（負極）半反應為

　　石墨的負極（正極）半反應為

　　全部反應（從左到右：放電，從右到左：充電）

　　總體反應有其局限性。過放電鋰鈷氧化物，導致產生的氧化鋰，通過下面的不可逆反應可能：

　　X射線衍射證明，高達5.2伏的過充電會導致氧化鈷（IV）的合成：

鋰離子電池壽命

　　鋰離子電池的壽命通常定義為在容量損失或阻抗上升方面達到故障閾值的整個充放電循環數。廠商的數據表通常使用“循環壽命”一詞來指定達到電池額定容量80％的循環次數的壽命。這些電池的閑置存儲也會降低其容量，日歷壽命用于表示電池的整個生命周期，包括循環和非活動存儲操作。

　　鋰離子電池循環壽命受許多不同的應力因素影響，包括溫度，放電電流，充電電流和充電狀態范圍（放電深度）。在智能手機，筆記本電腦和電動汽車等實際應用中，電池無法完全充電和放電，因此通過完全放電循環來定義電池壽命可能會產生誤導。

　　為避免這種混淆，研究人員有時會使用累積放電，該累積放電定義為電池在整個壽命或等效的整個循環中所產生的總電荷（Ah）。它代表了部分循環的總和，即整個充放電循環的分數。儲存期間的電池退化會受到溫度和電池充電狀態（SOC）的影響，充滿電（100％SOC）和高溫（通常> 50°C）的組合會導致容量急劇下降和產生氣體。

　　將電池的累積放電（以Ah為單位）乘以額定的標稱電壓即可得出在電池使用壽命內傳遞的總能量。由此可以計算出每千瓦時能源的成本（包括充電成本）。

鋰離子電池工作原理

1.充電時

　　在電場的驅動下鋰離子從正極晶格中脫出，經過電解質，嵌入到負極晶格中。

　　充電開始時，先檢測待充電電池的電壓，如果電壓低于3V，要先進行預充電，充電電流為設定電流的1/10，一般選0.05C左右。電壓升到3V后，進入標準充電過程。標準充電過程為：以設定電流進行恒流充電，電池電壓升到4.20V時，改為恒壓充電，保持充電電壓為4.20V。此時，充電電流逐漸下降，當電流下降至設定充電電流的1/10時，充電結束。

　　一般鋰離子電池充電電流設定在0.2C至1C之間，電流越大，充電越快，同時電池發熱也越大。而且，過大的電流充電，容量不夠滿，因為電池內部的電化學反應需要時間。

　　術語解釋：充放電電流一般用“C”作參照，C是對應電池容量的數值。電池容量一般用Ah、mAh表示，如M8的電池容量1200mAh，對應的C就是1200mA。0.2C就等于240mA。

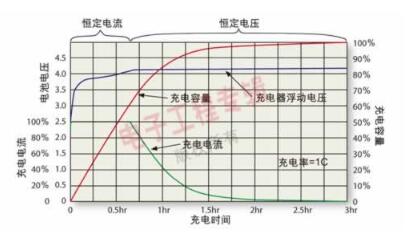

　　下面是鋰離子電池典型充電曲線圖：

2.放電時

　　過程正好相反鋰離子返回正極，電子通過用電器由外電路到達正極與鋰離子復合。

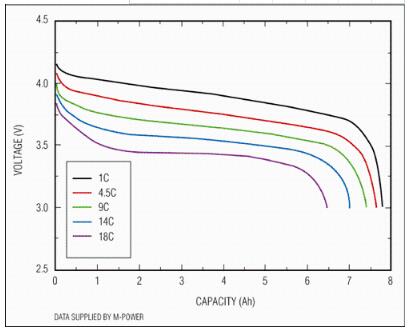

　　從典型放電曲線圖上可以看出，電池放電電流越大，放電容量越小，電壓下降更快。

鋰離子電池的應用

一、交通工具動力源

　　1.電動自行車

　　2.電動摩托車

　　3.電動汽車（混合動力與純動力）

　　4.電動大巴車（純電動和混合動力）

　　5.電動特種車（電動高爾夫車，電動旅游觀光車，電動工程車，電動掃地機，電動叉車，警用巡邏車，電動平衡車等）

二、電力儲能電源

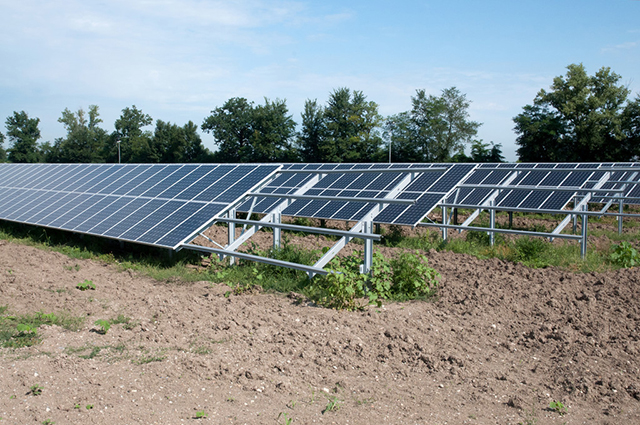

　　1.太陽能/風能電力儲能系統

　　2.電網調峰電源

　　3.電力專用不間斷電源系統

　　4.一體化電源系統

　　5.光伏離網并網儲能電站系統

三、移動通信電源

　　1.宏基站一體化鋰電池電源

　　2.戶外一體化基站鋰電池電源

　　3.邊際網基站鋰電池電源

　　4.非物理站點鋰電池備電

　　5.FTTX的多種鋰電池備電

　　6.通信機樓336V HVDC數據中心備電

　　7.可再生能源（鐵鋰電池+光伏+…）基站電源

　　8.IDC機樓的鐵鋰電池儲能電站

四、新能源儲能動力電源

　　1.太陽能路燈、草坪燈、礦燈、應急燈、庭院燈、高桿燈

　　2.起動電源（汽車、摩托車、鐵路內燃機車、電力機車、客車起動等的電源）

　　3.電動工具（電鉆，碾磨器，電動螺母等）

　　4.電動玩具

　　5.電動割草機，電動捕魚器等

　　6.電動模型、航模

　　7.電動機器人

五、航天軍工電源

　　1.大型艦船類動力電源（航線、戰船、大型郵輪、貨輪等）

　　2.航空飛行器所用動力電源（大型民航客機、商務飛機、直升機、戰斗機等飛行器具所用動力電源）

　　3.航天載具動力電源系統（航天飛機、衛星、火箭、導彈等）

　　4.軍用裝甲，民用大型挖掘器械所用動力電源（坦克、裝甲車、民用大型挖掘器械、大型吊車等）

鋰離子電池運輸管理

　　國際航空運輸協會預估，每年運輸飛行的鋰電池超過十億個。

　　可攜帶的每個電池的最大尺寸（無論是安裝在設備中還是備用電池）的等效鋰含量（ELC）不得超過每個電池8克。除非僅攜帶一個或兩個電池，否則每個電池的ELC最高可達25g。通過將每個電池的安培小時容量乘以0.3，然后將結果乘以電池中的電池數量，可以找到任何電池的ELC。

　　計算出的鋰含量不是實際的鋰含量，而是僅出于運輸目的的理論值。但是，在運輸鋰離子電池時，如果電池中鋰的總含量超過1.5克，則必須將包裝上標記為“第9類其他有害物質”。

　　盡管裝有鋰離子電池的設備可以用托運行李運輸，但備用電池只能用隨身行李運輸。必須防止它們短路，在運輸法規中提供了有關安全包裝和運輸的示例性提示；例如，此類電池應裝在其原始的保護包裝中，或“通過敲擊裸露的端子或將每個電池放在單獨的塑料袋或保護袋中”。

　　這些限制不適用于作為輪椅或行動輔助工具一部分的鋰離子電池（包括任何備用電池），而這套規則和規定適用于該電池。

　　一些郵政管理部門限制單獨運輸或安裝在設備中的鋰和鋰離子電池的航空運輸（包括EMS）。此類限制適用于香港，澳大利亞和日本。其他郵政管理部門，例如英國的皇家郵政，可以允許有限地運輸可操作的電池或電池，但完全禁止處理已知的有缺陷的電池或電池，這對于那些發現有缺陷的通過郵件購買的此類物品的人可能很重要。

　　2012年5月16日，在運輸電池起火后，美國郵政服務局（USPS）禁止將任何裝有鋰電池的物品運往海外地址。由于美國郵政局是運送到這些地址的唯一方法，因此這一限制使得很難將任何含鋰電池的東西發送給海外軍事人員；該禁令于2012年11月15日解除。美國聯合航空和達美航空在2015年FAA關于連鎖反應的報告后，排除了鋰離子電池。

　　從2018年1月15日開始，美國幾家主要航空公司禁止使用不可拆卸電池的智能行李箱托運，以免發生火災。禁令生效后，一些航空公司繼續錯誤地阻止旅客攜帶智能行李作為隨身行李。

　　由于該禁令，幾家智能行李箱公司被迫關閉。
