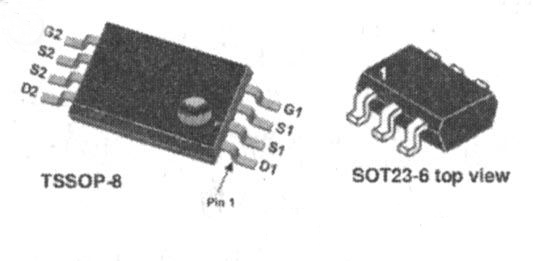

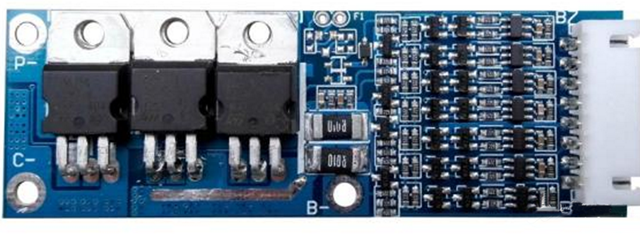

鋰電池保護板主要由維護IC（過壓維護）和MOS管（過流維護）構成，是對串聯鋰電池組的充放電保護；鋰電池保護板作用：有效地改善了串聯充電方式下的充電效果，同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命。

　　鋰電池保護板，顧名思義就是保護鋰電池用的，鋰電池保護板的作用是保護電池不過放、不過充、不過流，還有就是輸出短路保護。

　　成品鋰電池組成主要有兩大部分，鋰電池芯和保護板，鋰電池芯主要由正極板、隔膜、負極板、電解液組成；正極板、隔膜、負極板纏繞或層疊，包裝，灌注電解液，封裝后即制成電芯。

鋰電池保護板的類型：

1.從鋰電池的過充過放功能來分

　　倘若從鋰電池的充放電的性能來分的話，保護板可以大致分為兩種，一種是單項功能，也就是單向的對電池進行過充保護，或者對電池進行過放保護，另外一種就是雙向保護了，同時具備過充功能和過放功能。雙向的保護板在目前來說應用的廣泛程度較單項保護板更大，更廣。

2.從鋰電池組的組合方式來分

　　鋰電池組的不同的串并聯方式，也直接導致了鋰電池保護板的不同，電池組大致可以分為串聯和并聯兩大類，串聯的電池組是為了提高整體的電壓，并聯的電池組則是為了提高整體的電容量。所以鋰電池保護板也是根據電池組的的兩種連接方式，從而分為兩種。

3.從客戶要求上

　　鋰電池保護板應用于各種領域方面，但是每個領域對于鋰電池組的電壓電流要求都不盡相同，也正是由于不同的參數要求，決定了鋰電池保護板需要改變內部的元器件，來改變保護板的具體參數。

4.從板質上區分

　　鋰電池保護板的板材分為硬質的板，也就是俗稱的硬板，這種板目前最為常用；相對的就是軟板；還有單層板；對應的多層板；以及雙層板；這就是最基礎的五種板材，如果把這些板材通過不同的方式進組合，還會分為更多的種類。

鋰電池保護板的特點及工作原理

　　鋰電池的保護功能通常由保護電路板和PTC協同完成，保護板由電子元件組成，在－40℃～＋85℃的環境下時刻準確地監視電芯的電壓和充放電回路的電流，并及時控制電流回路的通斷；PTC的主要作用是在高溫環境下進行保護，防止電池發生燃燒、爆炸等惡性事故。

　　PTC是英文PosiTIvetemperature coefficient的縮寫，意即正溫度系數電阻（溫度越高，阻值越大）。該元件可起過流保護作用，即防止電池高溫放電和不安全的大電流充放電。PTC器件采用高分子材料聚合物，通過嚴格的工藝制成，由聚合物樹醋基體及分布在里面的導電粒子組成。在正常情況下，導電粒子在樹醋中構成導電通路，器件表現為低阻抗；當電路中有過流現象發生時，流經PTC的大電流產生的熱量使聚合物樹醋基體體積膨脹，因而切斷導電粒子間的連接，從而對電路起到過流保護作用。當故障解除后，該元件可自動恢復到初始狀態，保證電路正常工作。
