99r在线视频_日本一级在线播放线观看视频_www.好了av.com_欧美一日本频道一区二区三区

當前位置: 新聞中心 > 行業新聞 >

你知道鋰電池預鋰化嗎?鋰電池預鋰化解析

來源:鋰電池?作者:鋰電池??發布時間:2019-09-20 18:12:09??閱讀數:1183

  你知道鋰電池預鋰化嗎?鋰電池預鋰化解析。在制作正極材料半電池(正極材料為正極,金屬鋰片為負極)完成后,當經歷一個充電——放電的循環時:鋰離子從正極脫嵌并析出在負極金屬鋰片上(充電時);金屬鋰片在失去電子后形成鋰離子并從電解液穿過,然后再嵌入到正極中(放電時)。

  我們以常見的正極材料如三元、磷酸鐵鋰等的半電池為例,制作出其首次充放電曲線,如下圖所示:

三元半電池首次充放電曲線

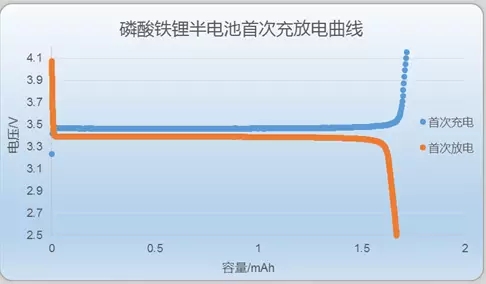

磷酸鐵鋰半電池首次充放電曲線

  從上圖可以看出,正極材料半電池的首次充電容量要大于首次放電容量,也就是說,充電時從正極脫嵌的鋰離子,并沒有100%在放電時回到正極。半電池的首次效率就是指第一次放電容量/首次充電容量的比值。

  從上面兩張曲線圖可以看出,三元的首次效率是最低的,一般為85~88%;磷酸鐵鋰比三元材料高出不少,為95%~97%。

  那么首次充放電中損失的容量哪里去了呢?對正極材料半電池而言,容量損失主要是由首次放電后材料結構變化引起:首次放電后,正極材料結構由于脫鋰而發生變化,從而減少了材料中的可嵌鋰位置,鋰離子無法在首次放電時全部嵌回到正極,便造成了充放電容量損失。

  與正極材料半電池類似,負極材料半電池也會受到首次效率的影響。以石墨材料半電池為例,石墨材料的鋰離子脫嵌和嵌入電位更高、因此是正極,金屬鋰片為負極,首周循環時,鋰離子要先從鋰片(負極)失電子后嵌入石墨(正極),因此半電池先是進行放電,然后再進行充電。石墨材料半電池的首次放充電曲線如下:

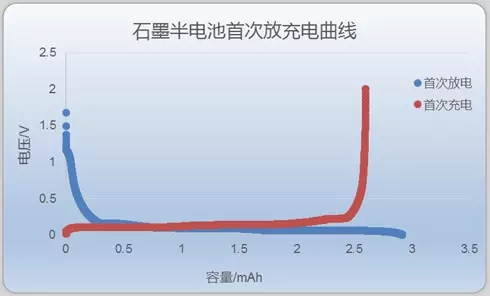

石墨半電池首次充放電曲線

  從上圖可見,半電池的首次充電容量要明顯低于首次放電容量,也就是說鋰離子在放電過程中來到了石墨層后,并沒有在后續充電時100%的從石墨脫嵌。這期間損失的鋰離子消耗到了哪里呢?相信有一定理論基礎的小伙伴可以想到這一原因:石墨半電池首次放電時,鋰離子在嵌入石墨前,會先在石墨表面形成SEI膜,獻身于SEI膜的鋰離子無法在后續充電時回到鋰片負極,從而造成石墨半電池首次放電容量>首次充電容量。

  為了解決這個問題,人們研究了預鋰化技術。通過預鋰化對電極材料進行補鋰,抵消形成SEI膜造成的不可逆鋰損耗,以提高電池的總容量和能量密度。

一、負極補鋰技術

  常見的預鋰化方式是負極補鋰,如鋰箔補鋰、鋰粉補鋰等,都是目前重點發展的預鋰化工藝。此外,還有利用硅化鋰粉和電解鋰鹽水溶液來進行預鋰化的技術。

1.鋰箔補鋰

  鋰箔補鋰是利用自放電機理進行補鋰的技術。金屬鋰的電位在所有電極材料中最低,由于電勢差的存在,當負極材料與金屬鋰箔接觸時,電子自發地向負極移動,伴隨著Li+在負極的嵌入。

  在生長于不銹鋼基底的硅納米線負極上滴加電解液,再與鋰金屬箔直接接觸,進行補鋰。對補鋰后的負極進行半電池測試,發現: 未補鋰的開路電壓為1.55V,在0.01~1.00V首次0.1C放電的嵌鋰比容量為3800mAh/g; 補鋰后的硅納米線開路電壓為0.25V,首次嵌鋰比容量為1600mAh/g。

  將錫碳負極與被電解液浸潤的鋰箔直接接觸180min,進行補鋰。用半電池測試,補鋰后錫碳的不可逆比容量由680mAh/g減少到65mAh/g。將該負極構成全電池,1.0C倍率在3.1~4.8V下測試的ICE接近100% ,且循環穩定,倍率性能較好。

  盡管與鋰箔直接接觸,可以實現負極預鋰化,但預鋰化的程度不易精確控制。不充分的鋰化,不能充分提高 ICE; 而補鋰過度,可能會在負極表面形成金屬鋰鍍層。

  對鋰箔補鋰的安全性進行改善,設計的活性材料/聚合物/鋰金屬三層結構負極可在環境空氣中穩定30~60min,足夠負極進行加工。三層結構分別為: 在銅箔上通過電化學沉積的金屬鋰層,對鋰層進行包覆聚甲基丙烯酸甲酯保護層以及活性材料層。

2.穩定化鋰金屬粉末( SLMP)

  鋰粉補鋰是富美實公司提出的,開發的SLMP比容量高達3600mAh/g,表面包覆了2%~5%的碳酸鋰薄層,可在干燥環境中使用。將SLMP應用于負極預鋰化,主要有兩種途徑: 在合漿過程中添加,或直接添加到負極片表面。

  常規的負極合漿,使用PVDF/NMP或SBR+CMC/去離子水體系,但SLMP與極性溶劑不兼容,只能分散于己烷、甲苯等非極性溶劑中,因此不能在常規的合漿過程中直接加入。采用SBR-PVDF/甲苯體系,可將SLMP直接混合在石墨電極漿料中。經過SLMP對負極的預鋰化,在0.01~1.00V、0.05C的條件下,電池的ICE從90.6% 提高到96.2%。

  與在合漿過程中加入相比,SLMP直接加載到干燥的負極表面更簡單易行。使用SLMP 對硅-碳納米管負極進行預鋰化,將質量分數為3%的SLMP/甲苯溶液滴在硅-碳納米管負極表面,待甲苯溶劑揮發后,進行壓片、激活。預鋰化后,負極的首次不可逆容量減少了20%~40% 。

3.硅化鋰粉

  納米硅化鋰粉的尺寸很小,更有利于在負極中的分散。此外,其已處于膨脹狀態,循環過程中的體積變化不會對整個電極的結構造成影響。目前,對硅化鋰粉補鋰添加劑的研究較少,僅有J. Zhao等對硅化鋰粉的補鋰性能和穩定性改善進行了研究。

  半電池體系以0.05C在0.01~1.00V充放電,添加15%硅化鋰粉后,硅負極的ICE從76% 提高到94% ; 添加9%硅化鋰粉的中間相炭微球的ICE從75%提高到99% ; 添加7%硅化鋰粉的石墨負極的ICE從87%提高到99%。

4.電解鋰鹽水溶液進行補鋰

  無論是使用鋰箔、SLMP還是硅化鋰粉來補鋰,都要涉及金屬鋰的使用。金屬鋰價格高、活性大,操作困難,儲存與運輸需要高額的費用用于保護。如果補鋰過程不涉及金屬鋰,可以節約成本,提高安全性能。

  可通過在電解池中電解Li2SO4水溶液來對硅進行補鋰,犧牲電極為浸入Li2SO4中的銅線,補鋰反應如式(1)所示:

鋰電池補鋰反應式

二、正極補鋰技術

  典型的正極補鋰是在正極合漿過程中添加少量高容量材料,在充電過程中,Li+從高容量材料中脫出,補充首次充放電的不可逆容量損失。目前,作為正極補鋰添加劑的材料主要有: 富鋰化合物、基于轉化反應的納米復合材料和二元鋰化合物等。

1.富鋰化合物

  使用富鋰材料Li1+xNi0.5Mn1.5O4來補償Si-C|LiNi0.5Mn1.5O4全電池的不可逆容量損失。使用混合正極的電池以0.33C在3.00~4.78V循環100次的容量保持率為75% ,而使用純LiNi0.5Mn1.5O4正極的電池僅為51%。

  Li2NiO2也可作為正極補鋰添加劑使用,但在空氣中的穩定性較差。可使用異丙醇鋁對 Li2NiO2進行改性,合成了在空氣中穩定的氧化鋁包覆的Li2NiO2材料,補鋰效果優異。

2.基于轉化反應的納米復合材料

  盡管富鋰化合物作為補鋰添加劑取得了一定的效果,但首次的補鋰效果仍受限于較低的比容量。基于轉化反應的納米復合材料,由于存在較大的充/放電電壓滯后,在電池首次充電過程中可貢獻出大量的鋰,而嵌鋰反應在放電過程中卻不能發生。

  研究了M/氧化鋰、M/氟化鋰、M/硫化鋰 (M=Co、Ni和Fe) 作為正極補鋰添加劑的性能。

  通過合成的納米Co/氧化鋰復合材料在以50mA/g在4.1~2.5V循環,首次充電的比容量達619mAh/g,放電比容量僅為10mAh/g; 在環境空氣中暴露8h后,脫鋰比容量僅比初始值小了51mAh/g,放置2d后,脫鋰比容量仍有418mAh/g,具有良好的環境穩定性,可與商業化電池的生產過程兼容。

  氟化鋰的鋰含量高、穩定性好,是一種潛在的正極補鋰材料。利用轉化反應構造的M/LiF納米材料,可以克服 LiF 電導率和離子導率低、電化學分解電位高、分解產物有害等問題,使氟化鋰成為一種優良的正極補鋰添加劑。硫化鋰的理論容量達到1166mAh/g,但作為補鋰添加劑使用,仍有很多問題需要解決,如與電解液的兼容性、絕緣、環境穩定性差等。

  盡管較富鋰化物有更高的補鋰容量,但基于轉化反應的納米復合材料在首次補鋰后,會殘余沒有活性的金屬氧化物、氟化物和硫化物等,降低電池的能量密度。

3.二元鋰化合物

  二元鋰化合物的理論比容量要高得多。Li2O2、Li2O 和Li3N的理論比容量分別達到1168mAh/g、1797mAh/g和2309mAh/g,只需要少量的添加,就可實現類似的補鋰效果。理論上,這些材料在補鋰后的殘余物是O2、N2等,可在電池形成SEI膜過程中排出的氣體。

  將商業化的Li3N研磨成粒徑為1~5μm的粉體,用作補鋰添加劑。半電池體系下,添加了1%和2%Li3N的LiCoO2電極,以0.1C在3.0~4.2V的首次充電比容量分別為167.6 mAh/g和178.4mAh/g,較純LiCoO2上升了18.0mAh/g、28.7mAh/g。

  將商業化Li2O2與NCM混合使用,補償石墨負極首次充電過程中的鋰損失。混合電極中的NCM起到了活性材料和催化劑的雙重作用。為了高效地催化分解Li2O2,在正極中加入1%球磨6h得到的NCM。全電池在2.75~4.60V充放電,0.3C可逆比容量為165.4 mAh/g,較石墨|NCM全電池提高了 20.5% 。

  測試顯示,Li2O2分解釋放的氧氣會消耗全電池中有限的Li+,導致添加Li2O2的全電池存在明顯的容量衰減,但在排出氣體后,容量即可得到恢復。電池在實際生產過程中的首次充電是在開放體系中進行的,密封前會排出形成SEI膜和一些副反應產生的氣體,因此可減小O2釋放造成的影響。

三、結論與展望

  對比兩種鋰電池補鋰方法,負極補鋰路線補鋰試劑的( 鋰箔、鋰粉和硅化鋰粉) 容量高,但操作復雜、對環境要求高; 通過在正極中添加補鋰添加劑的正極補鋰路線勝在安全穩定性高,與現有電池生產工藝兼容性好。

  未來負極補鋰技術的研究應著重改進其在電池制造過程中的穩定性,開發與工業化生產相兼容且工藝簡單的技術方案;正極補鋰則應著重開發補鋰容量高,使用量小,補鋰后殘余量小的添加劑體系。

聲明:本站部分圖片、內容來源于網絡,不代表本站觀點,如有侵權,請聯系刪除,謝謝!

本文鏈接:http://www.kuramotokousuke.com{dede:field.arcurl/}

諾信新聞,諾信公司新聞,鋰電池行業新聞,展會新聞

99r在线视频_日本一级在线播放线观看视频_www.好了av.com_欧美一日本频道一区二区三区


    9000px;">




      国产成人无遮挡在线视频| 国产a级毛片一区| 亚洲另类中文字| 午夜精彩视频在线观看不卡| 精品一区二区日韩| 色伊人久久综合中文字幕| 91精品午夜视频| 欧美日韩精品欧美日韩精品一| 精品国精品国产| 日韩不卡手机在线v区| 国产露脸91国语对白| 欧美一区二区网站| 亚洲最新视频在线播放| 99热这里都是精品| 中文字幕免费不卡| 国产在线播精品第三| 欧美日韩成人一区二区| 91精品国产一区二区三区香蕉| 亚洲日本中文字幕区| 国产成人鲁色资源国产91色综| 精品少妇一区二区三区在线播放| 亚洲图片欧美一区| 日韩一区二区三区在线视频| 亚洲高清三级视频| 欧美视频日韩视频在线观看| 中文字幕成人网| 久久99精品久久久| 日韩欧美一级在线播放| 色婷婷综合激情| 中文字幕免费不卡| 在线观看亚洲一区| 青青草91视频| 亚洲欧美日韩人成在线播放| 欧美日韩视频第一区| 99免费精品在线| 国产精品一区二区在线观看网站| 亚洲综合成人在线| 一区二区国产视频| 亚洲另类一区二区| 亚洲欧美电影一区二区| 亚洲伦理在线免费看| 国产三级精品视频| 最新国产精品久久精品| 国产精品第13页| 亚洲女同ⅹxx女同tv| 午夜精品123| 青青草97国产精品免费观看无弹窗版 | 亚洲综合免费观看高清完整版| 国产精品午夜免费| 亚洲午夜av在线| 日本不卡123| 成年人网站91| 欧美一级高清片| 国产精品动漫网站| 美女一区二区视频| 91在线精品秘密一区二区| 欧美午夜精品久久久久久孕妇| 在线播放视频一区| 亚洲欧美日韩在线不卡| 高清国产午夜精品久久久久久| 欧美日本乱大交xxxxx| 国产婷婷色一区二区三区| 欧美mv日韩mv国产网站app| 免费在线观看一区二区三区| 久久只精品国产| 在线看国产一区二区| 国产亚洲欧美中文| 亚洲高清免费视频| 97久久精品人人澡人人爽| 日韩精品一区在线观看| 视频在线在亚洲| 日本精品视频一区二区三区| 中文字幕成人av| 国产在线精品一区二区不卡了| 美腿丝袜亚洲三区| 91啪亚洲精品| 国产精品剧情在线亚洲| 成人丝袜18视频在线观看| 久久精品一区二区三区不卡 | 午夜免费欧美电影| 91精品视频网| 国产成人免费av在线| 综合久久一区二区三区| 欧美日韩成人综合| 激情文学综合网| 亚洲欧洲一区二区三区| 欧美日本韩国一区| 久久丁香综合五月国产三级网站| 久久亚洲影视婷婷| 91成人国产精品| 国内精品伊人久久久久av一坑| 国产精品久久久久久久久搜平片| 欧美视频中文一区二区三区在线观看| 亚洲sss视频在线视频| 久久婷婷国产综合国色天香| 在线观看区一区二| 国产激情一区二区三区| 国产精品资源网| 日本不卡一区二区| 日本欧美肥老太交大片| 免费观看在线综合色| 国产在线国偷精品免费看| 国产激情视频一区二区在线观看 | 中文字幕在线观看一区二区| 精品国产乱码久久| 正在播放亚洲一区| 欧美丰满美乳xxx高潮www| 91福利区一区二区三区| 欧美色图在线观看| 欧美一区二区性放荡片| 日韩免费性生活视频播放| 3d动漫精品啪啪一区二区竹菊| 欧美三级韩国三级日本三斤| 日本精品视频一区二区| 欧美在线观看禁18| 欧美电影免费观看高清完整版在线观看| 91豆麻精品91久久久久久| 欧洲精品一区二区| 3d成人h动漫网站入口| 欧美自拍丝袜亚洲| 欧美大片一区二区三区| 欧美成人精品福利| 亚洲欧美日韩人成在线播放| 一卡二卡三卡日韩欧美| 男男视频亚洲欧美| 日韩国产欧美在线视频| 精品综合免费视频观看| 精久久久久久久久久久| 高清shemale亚洲人妖| 国产99久久久久久免费看农村| 国产成人午夜精品5599| 国产麻豆欧美日韩一区| 一本大道av伊人久久综合| 91精品国产欧美日韩| 久久精品男人的天堂| 亚洲男人的天堂在线aⅴ视频| 午夜欧美在线一二页| 91理论电影在线观看| 欧美一区二区美女| 亚洲精品菠萝久久久久久久| 麻豆91在线看| 欧美日本一区二区三区| 中文字幕亚洲成人| 高清在线观看日韩| 777亚洲妇女| 亚洲伊人色欲综合网| 91网站在线播放| 国产精品青草综合久久久久99| 久久99久久99精品免视看婷婷| 91国偷自产一区二区三区观看| 国产午夜三级一区二区三| 狠狠色综合日日| 国产欧美一区在线| 粉嫩欧美一区二区三区高清影视 | 无码av免费一区二区三区试看| www.亚洲人| 亚洲国产欧美日韩另类综合| 色综合色综合色综合| 亚洲狠狠丁香婷婷综合久久久| av不卡免费在线观看| 国产精品久久久久久亚洲伦| 岛国精品在线播放| 久久久精品蜜桃| 成人v精品蜜桃久久一区| 一区二区在线免费观看| 成人精品视频一区| 蜜臀av一区二区三区| 国产精品三级av在线播放| 一本到不卡免费一区二区| 天天操天天干天天综合网| 日韩欧美一级片| 不卡在线视频中文字幕| 亚洲私人影院在线观看| 欧美老女人第四色| 国产成人综合网站| 亚洲成在线观看| 国产女人aaa级久久久级| 欧美影视一区二区三区| 国产精品 日产精品 欧美精品| 国产欧美日韩亚州综合| 欧美专区日韩专区| 国产在线一区观看| 日本成人在线网站| 一区二区三区鲁丝不卡| 精品99一区二区| 欧美精选在线播放| 91黄视频在线| 在线观看日韩国产| 在线视频一区二区三| 成人在线综合网| 一本到不卡免费一区二区| 成人97人人超碰人人99| 国产夫妻精品视频| 不卡av在线免费观看| 99精品国产热久久91蜜凸| 91国偷自产一区二区三区成为亚洲经典| 成人三级在线视频| 色婷婷综合久久久中文字幕| 欧美午夜精品免费| 久久综合久久综合久久综合|
