99r在线视频_日本一级在线播放线观看视频_www.好了av.com_欧美一日本频道一区二区三区

當前位置: 新聞中心 > 行業新聞 >

聚合物鋰電池三元材料研究的幾個熱點,都在這里了

來源:聚合物鋰電池?作者:聚合物鋰電池??發布時間:2019-08-05 17:56:19??閱讀數:1169

  聚合物鋰電池的廣泛應用,這里就不需要過多贅述了。但是你知道聚合物鋰電池高鎳三元材料三元正極材料的幾個研究熱點嗎?鎳鈷錳具有高容量比、長循環壽命等特點,此外,三種元素之間具有良好的協同效應,因此受到了廣泛的應用。用于聚合物鋰電池正極材料,在氧化還原儲能中,鎳是主要的成分,如何通過提高材料中鎳的含量以有效提高材料的比容量,是目前研究的熱點之一。

一、聚合物鋰電池高鎳三元材料

  通過制備工藝的改進可以有效改善聚合物鋰電池的材料性能,顆粒的微納尺寸以及形貌結構,在很大程度上決定著高鎳三元正極材料的性能。因此目前主要的制備方法是將將不同原料均勻分散,通過不同生長機制,得到比表面積大的納米球形顆粒。

聚合物鋰電池高鎳三元材料

  在眾多制備方法中,共沉淀法與高溫固相法結合是目前的主流方法,首先采用共沉淀法,得到原料混合均勻、材料粒徑均一的前驅體,然后經過高溫煅燒得到表面形貌規整、過程易于控制的三元材料,這是目前工業生產的主要方法。

  噴霧干燥法較共沉淀法過程簡單,制備速度快,所得材料形貌并不亞于共沉淀法,有進一步研究的潛力。高鎳三元正極材料的陽離子混排和充放電過程中相變等缺點,通過摻雜改性和包覆改性能夠有效得到改善。在抑制副反應發生和穩定結構的同時,提高導電性、循環性能、倍率性能、存儲性能以及高溫高壓性能,仍將是研究的熱點。

二、聚合物鋰電池富鋰三元材料

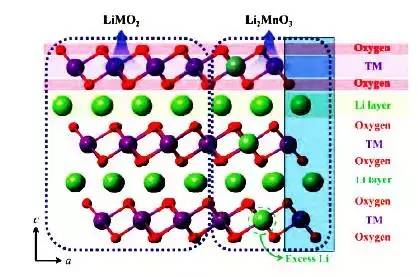

  下圖為聚合物鋰電池富鋰三元正極材料xLi2MnO3·(1-x)LiMn1/3Ni1/3Co1/3O2(0.1≤x≤0.5)的結構示意圖,由于其特殊的結構,可脫出更多的鋰,具有寬電壓窗口和高比容的優勢。

  這種材料之所有具有高電壓的特點,而且首次充放電機理與后續充電不同:首次充電會引起結構的變化,這種變化反映在充電曲線上有兩個以 4.4V 為分界的不同的平臺,第二次充電過程中,其充電曲線不同于第一次的曲線,由于第一次充電過程中Li2O從層狀結構的Li2MnO3中不可逆的脫出,在4.5V左右的平臺消失。

  采用固相法、溶膠凝膠法、水熱法、噴霧熱解法和共沉淀法可以制備出不同結構的富鋰三元正極材料,其中,使用較多的是共沉淀法,且每一種方法均有其各自的優缺點。

  富鋰三元材料展現了良好的應用前景,是下一代高容量聚合物鋰電池所需的關鍵材料之一,但對于大規模應用繼續研究。

  該材料未來的研究方向主要為以下幾個方面:

  ①對脫嵌鋰機理的認識不足,無法解釋材料庫倫效率將低、材料性能差異大等現象;

  ②摻雜元素研究不夠充分,較單一;

  ③由于在高電壓下正極材料受到電解液的侵蝕,造成差的循環穩定性;

  ④商業化應用較少,在安全性能方面的考察不夠全面。

三、聚合物鋰電池單晶三元正極材料

  聚合物鋰電池三元材料在高電壓下,隨著循環次數的增加,二次粒子或團聚態單晶后期可能會出現一次粒子界面粉化或團聚態單晶分離的現象,造成內阻變大、電池容量衰減快、循環變差。

  單晶型高電壓三元材料,可以提高鋰離子傳遞效率,同時減小材料與電解液之間的副反應,從而提高材料在高電壓下的循環性能。首先利用共沉淀法制備出三元材料前驅體,然后在高溫固相的作用下,得到單晶LiNi0.5Co0.2Mn0.3O2。

  這種材料材料具有較好的層狀結構,在3~4.4V下,扣式電池 0.1放電比容量可達186.7m Ah/g,全電池1300次循環后放電比容量仍為初始放電容量的98%,是一種電化學性能優異的三元正極復合材料。

四、聚合物鋰電池石墨烯摻雜

  石墨烯具有單層原子厚度的二維結構,結構穩定,電導率可達1×106 S/m。石墨烯用于聚合物鋰電池中具有以下優點:

  ①導電和導熱性好,有助于提高電池的倍率性能和安全性;

  ②相對于石墨,石墨烯儲鋰空間多,可以提高電池的能量密度;

  ③顆粒尺度為微納米量級,鋰離子的擴散路徑短,有利于提高電池的功率性能。

  首先將石墨烯和811型三元材料混合,然后50℃環境下攪拌 8h,再經過干燥,得到石墨烯/811復合材料。由于石墨烯的改性作用,正極材料的容量、循環穩定性以及倍率性能都具有顯著的提高。

  在沉淀法制備三元前體時加入石墨烯,片層結構石墨烯的加入其空腔結構降低了一次顆粒的團聚,緩解外壓從而減少二次顆粒碾壓的破碎,石墨烯的三維導電網絡提高了材料高倍率性和循環性能。

五、聚合物鋰電池電解液

  聚合物鋰電池三元材料由于具有高電壓窗口,受到了越來越多的關注與研究。然而,由于目前商業用的碳酸酯基電解液電化學穩定窗口低,高壓正極材料至今仍未產業化。

  當電池電壓達到4.5(vs.Li/Li+)左右時電解液便開始發生劇烈的氧化分解,導致電池的嵌脫鋰反應無法正常進行。通過開發和應用新型的高壓電解液體系或者高壓成膜添加劑來提高電極/電解液界面的穩定性是研發高電壓型電解液的有效途徑。

  在儲能體系中,目前主要以離子液體、二腈類有機物和砜類有機溶劑,作為高電壓三元材料的電解液。具有低熔點、不可燃、低蒸汽壓和高離子電導率的離子液體表現出了優異的電化學穩定性能,受到了廣泛的研究。

  將具有高壓穩定性的新型溶劑全部或部分代替目前常用的碳酸酯溶劑確實能有效提高電解液的氧化穩定性。并且大部分的新型有機溶劑具有可燃性低等優點,有望從根本上提高聚合物鋰電池的安全性能,但大部分的新型溶劑還原穩定性差和粘度高,導致電池負極材料的循環穩定性及電池的倍率性能降低。

六、聚合物鋰電池表面活性劑

  聚合物鋰電池三元正極材料性能取決于制備方法,采用共沉淀法制備,通過表面活性劑、超聲振動和機械攪拌協同作用,最后將制備的片狀前驅體與碳酸鋰通過高溫退火,生長成三元層狀結構,是目前采用的一種新型的三元正極材料合成工藝。

  發現使用OA和PVP作為表面活性劑能制備出形貌優異的正六邊形納米片狀正極材料前驅體,且所得納米片的粒度分布較均勻,尺寸為400nm左右,表面活性劑對前驅體有很好的控形作用,組裝的電池在1C的放電倍率下的首次放電比容量為157.093mAh·g-1,在 1C、2C、5C和10C的放電倍率下各循環50次后容量保持率大于92%,體現出良好的電化學性能。

七、聚合物鋰電池微波合成

  制備聚合物鋰電池三元正極材料的主要方法中,固相法、共沉淀法和溶膠凝膠法都需要通過高溫燒結數小時,耗能大,制備工藝復雜。微波加熱是在電磁場中材料產生介質損耗而引起的體加熱,加熱速度快且均勻,合成的材料往往也具有更優異的結構和性能,是一種非常有潛力的合成正極材料的方式。

  將鋰源與計量比的前驅體混合后置于微波爐中,抽真空并通入氧氣,通過控制微波功率以實現不同速率的升溫,加熱到750℃后燒結20 min,自然冷卻至室溫得到正極材料。

  利用XRD、SEM和充放電等手段,對合成材料的結構、微觀形貌和電化學性能進行了表征。實驗結果表明,在1300W的輸出功率的微波中合成的正極材料,在0.2C充放電條件下,首次放電比容量高達185.2mAh/g,庫倫效率為84%,循環30次后保持92.3%的容量(2.8~4.3 V)。

八、聚合物鋰電池紅外合成

  在紅外線照射被加熱的物體時,當發射的紅外線波長和被加熱物體的吸收波長一致時,被加熱的物體吸收紅外線,物體內部分子和原子 發生“共振”,產生強烈的振動、旋轉,而振動和旋轉使物體溫度升高,達到加熱的目的。

  利用這一加熱原理,可以用于制備三元正極材料。采用新型紅外加熱焙燒技術制備三元材料,首先將鎳鈷錳鋰乙酸鹽加水混合均勻,然后加入一定濃度的葡萄糖溶液,真空干燥得到的粉末在紅外箱中350℃焙燒1h,然后在900℃氮氣氣氛下焙燒3h,一步制得碳包覆的333型三元正極材料,在2.8~4.5V電壓范圍內,1C放電50圈,容量保持率高達94%,首圈放電比容量達170mAh/g,5C為75mAh/g,大倍率性能有待改善。

  后來還在嘗試中頻感應燒結技術,采用200℃/min升溫速率,900℃下加熱3h,制備了粒徑均勻分布在300~600nm的333材料,該材料循環性能優異,但大倍率充放電性能有待完善。

九、聚合物鋰電池等離子體合成

  采用傳統的高溫煅燒法制備聚合物鋰電池三元正極材料時,需要的合成溫度高、煅燒時間長,能量損失大。

  研究發現,在低溫等離子體環境中,各反應物的化學活性高,化學反應速度快,可以實現三元正極材料的快速制備。將鎳鈷錳的氧化物與碳酸鋰混合均勻,然后在放入等離子體發生裝置中,在通入氧氣的條件下,600℃反應20~60分鐘得到三元正極材料Li(Ni1/3Co1/3Mn1/3)O2。

  制備的正極材料具有高的初始放電比容量218.9 mA h·g-1,同時循環穩定性、倍率性和高溫性能也由于采用傳統方法制備的材料。

十、廢舊電池制備三元正極材料

  聚合物鋰電池的正極材料成本占30%-40%,因此,可以通過回收廢舊電池正極材料,利用制備工藝回復正極材料的儲能性能,能夠很大程度上降低聚合物鋰電池成本。

鶴壁市諾信電子有限公司

  鶴壁市諾信電子有限公司,是國內專業的聚合物鋰電池廠家,總部位于鶴壁經濟開發區淇濱區海河路131號。自成立以來,諾信一直致力于聚合物鋰電池的研發、生產與銷售,業務范圍包括航模電池、車模電池、無人機電池、植保機電池、FPV穿越機電池、智能電池、石墨烯電池等多領域,為客戶提供高安全性,高品質電池及成套電池系統解決方案。

聲明:本站部分圖片、內容來源于網絡,不代表本站觀點,如有侵權,請聯系刪除,謝謝!

本文鏈接:http://www.kuramotokousuke.com{dede:field.arcurl/}

諾信新聞,諾信公司新聞,鋰電池行業新聞,展會新聞

99r在线视频_日本一级在线播放线观看视频_www.好了av.com_欧美一日本频道一区二区三区


    9000px;">




      亚洲视频中文字幕| 欧美成人一区二区三区片免费 | 免费av网站大全久久| 国产精品久久久久久久久免费丝袜 | 久久99精品国产.久久久久久| 精品国产乱码久久久久久久| 久久精品国产精品亚洲红杏| 久久天天做天天爱综合色| 国产成人av资源| 国产成a人无v码亚洲福利| 亚洲欧美日韩中文字幕一区二区三区 | 日韩成人午夜精品| 五月天激情综合| 日韩高清在线观看| 国产精品美女久久福利网站| 久久久久久久久久久久电影 | 日韩一级免费一区| 国产不卡视频在线播放| 国产盗摄视频一区二区三区| 亚洲激情图片qvod| 精品久久免费看| 波多野结衣一区二区三区| 一区二区三区久久| 精品国产免费久久| 国产天堂亚洲国产碰碰| 777久久久精品| 337p粉嫩大胆色噜噜噜噜亚洲| 欧美在线高清视频| 777a∨成人精品桃花网| 精品日韩一区二区| 91精品国产综合久久久久久久| 亚洲综合999| 国产精品久久久久久久久免费樱桃 | 99re热这里只有精品免费视频| 久久国产精品72免费观看| 亚洲一区二区av电影| 日本一区二区在线不卡| 亚洲激情六月丁香| 亚洲欧洲日韩一区二区三区| 欧美tickle裸体挠脚心vk| 欧美日韩国产区一| 国产嫩草影院久久久久| 天天操天天色综合| 国产高清在线精品| 欧美区在线观看| 欧美激情一区三区| 久久久久国产精品免费免费搜索| 99国产精品久久久久| 91精品黄色片免费大全| 欧美另类久久久品| 91福利资源站| 在线亚洲一区二区| 91理论电影在线观看| 精品电影一区二区| 亚洲欧美另类图片小说| 亚洲精品美国一| 亚洲精品视频在线观看网站| 中文字幕一区二区三区在线观看| 国产欧美日韩视频在线观看| 久久精品亚洲国产奇米99| 日韩在线观看一区二区| 日本不卡在线视频| 91老司机福利 在线| 国产精品嫩草影院com| 日本一区二区视频在线观看| 中文欧美字幕免费| 久久精品夜色噜噜亚洲aⅴ| 国产夜色精品一区二区av| 国产欧美精品一区二区色综合| 国产亚洲成年网址在线观看| 日本视频在线一区| 欧美日韩亚洲综合一区| 亚洲影院理伦片| 美国av一区二区| 国产成人av一区二区三区在线| 99久久精品国产麻豆演员表| 在线看不卡av| 欧美精品一二三| 精品国产乱码久久久久久夜甘婷婷 | 久久福利视频一区二区| 成人激情免费网站| 欧美在线色视频| 7777精品伊人久久久大香线蕉完整版| 日韩一区二区三| 国产区在线观看成人精品| 中文字幕综合网| 一本一道久久a久久精品| 亚洲欧美经典视频| 久久精品国产99国产| 粉嫩aⅴ一区二区三区四区| 91网站最新网址| 亚洲四区在线观看| 色婷婷精品大视频在线蜜桃视频| 日韩欧美中文字幕精品| 国产精品国产自产拍在线| 日韩国产精品91| 欧美精品一区二区三区在线播放| 亚洲激情第一区| 制服丝袜中文字幕一区| 国产精品资源在线观看| 中文字幕一区二区三区不卡| 色94色欧美sute亚洲线路二| 国产片一区二区| 日韩av中文字幕一区二区三区| 成人精品在线视频观看| 日韩欧美高清在线| 国产成人在线观看| 亚洲永久精品国产| 欧美xfplay| 视频一区视频二区在线观看| 成人午夜激情在线| 亚洲精品一区二区三区99| 波波电影院一区二区三区| 精品国产91洋老外米糕| 日韩国产精品久久久久久亚洲| 91黄色免费网站| 麻豆精品新av中文字幕| 国产精品初高中害羞小美女文| 亚洲免费观看高清在线观看| 91精品久久久久久久91蜜桃| 亚洲第一搞黄网站| 国产亚洲综合性久久久影院| 日韩电影免费在线| 欧美日韩第一区日日骚| 亚洲狼人国产精品| 久久这里只有精品首页| 日韩欧美一区二区三区在线| 欧美日韩国产成人在线免费| 中文字幕欧美激情| 国产91精品一区二区麻豆网站 | 国产精品一线二线三线| 欧美成人精品二区三区99精品| 五月天精品一区二区三区| 国产午夜亚洲精品理论片色戒 | 中文文精品字幕一区二区| 日韩手机在线导航| 在线欧美日韩国产| av网站免费线看精品| 国产精品电影院| 色成年激情久久综合| 国产成人综合自拍| 国产精品久久久久一区二区三区共| 日本午夜一本久久久综合| 日韩欧美国产高清| 91精品国产综合久久福利软件| 国产精品一级在线| 精品播放一区二区| 国产尤物一区二区在线| 免费观看成人鲁鲁鲁鲁鲁视频| av在线不卡电影| 一区二区在线电影| 6080日韩午夜伦伦午夜伦| 在线观看91精品国产入口| www.一区二区| 99精品黄色片免费大全| 色中色一区二区| 蜜桃一区二区三区四区| 首页亚洲欧美制服丝腿| 久久久久国产精品麻豆ai换脸| 日韩电影免费一区| 麻豆国产精品一区二区三区 | 欧美一级理论性理论a| 精品一区二区三区免费毛片爱| 国产拍欧美日韩视频二区| 精品久久久久久久久久久院品网| 这里只有精品视频在线观看| 日韩精品成人一区二区在线| 亚洲韩国精品一区| 精品国产百合女同互慰| 91老师片黄在线观看| 一区二区三区美女视频| 亚洲高清在线精品| 久久久影视传媒| 欧美性猛交xxxxxxxx| 欧美巨大另类极品videosbest| 亚洲制服欧美中文字幕中文字幕| 成人美女在线观看| 日韩电影网1区2区| 中文字幕制服丝袜成人av| 91精品国产福利| 日本久久精品电影| 国产一区二区三区在线观看免费 | 欧美大片一区二区| 91精品福利视频| 一区二区成人在线观看| 午夜视黄欧洲亚洲| 亚洲一区二区三区中文字幕| 欧美激情综合在线| 亚洲最大成人网4388xx| 久久精品国产秦先生| 亚洲图片欧美综合| 中文字幕一区二区日韩精品绯色| 欧美精品一区二区蜜臀亚洲| 欧美日本在线播放| 在线这里只有精品| www.成人网.com| 日韩你懂的电影在线观看| 欧美日韩一区二区电影| 国产精品污污网站在线观看| 久久免费视频色|
